Kombinowana wieża chłodnicza z przepływem krzyżowym, sucha i mokra

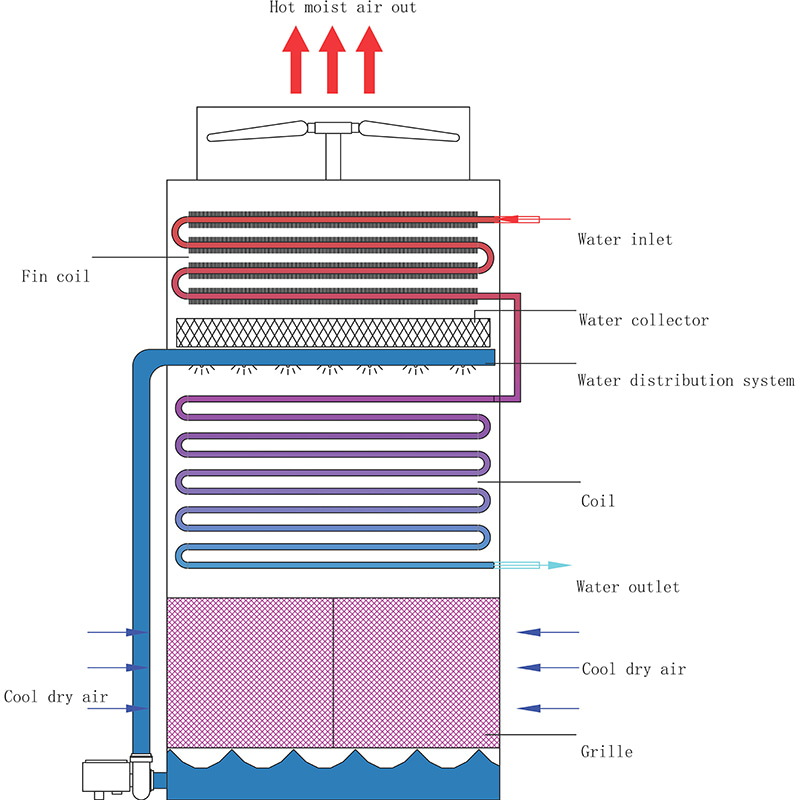

Sucha i mokra wieża chłodnicza łączy w sobie zalety chłodzenia na sucho i chłodzenia na mokro, a jej zasada działania jest następująca:

Zasada suchego chłodzenia:

Gorąca woda wpływa do wiązki rur chłodzących suchej części chłodzącej. Zwykle w wiązce rur chłodzących zastosowano elementy przenoszące ciepło o wysokiej wydajności, takie jak rury żebrowane, w celu zwiększenia powierzchni wymiany ciepła. Pod działaniem wentylatora powietrze zewnętrzne przepływa przez zewnętrzną powierzchnię wiązki rur chłodzących. Ponieważ temperatura ciepłej wody w rurze jest wyższa niż temperatura powietrza na zewnątrz rury, istnieje różnica temperatur pomiędzy nimi. Ciepło przekazywane jest z gorącej wody do powietrza przez ściankę rury w sposób jawnej wymiany ciepła, co powoduje obniżenie temperatury ciepłej wody i zwiększenie temperatury powietrza. Ogrzane powietrze jest odprowadzane z wieży za pomocą wentylatora, uzyskując w ten sposób wstępne schłodzenie gorącej wody.

Zasada chłodzenia na mokro:

Gorąca woda po suchym chłodzeniu wchodzi do mokrej części chłodzącej. Gorąca woda jest równomiernie natryskiwana na ociekający wodą wypełniacz poprzez system dystrybucji wody, tworząc warstwę wody. Powietrze wchodzące z dolnej części wieży chłodniczej ma pełny kontakt z warstewką wody na wypełniaczu podczas przepływu do góry. Z jednej strony powietrze bezpośrednio styka się z przekazywaniem ciepła z wodą, obniżając temperaturę wody; z drugiej strony część wody odparowuje, zamieniając się w parę wodną i przedostającą się do powietrza, pochłaniając utajone ciepło parowania podczas procesu parowania, dodatkowo obniżając temperaturę wody. Ochłodzona woda jest zbierana do basenu zbiorczego i poddawana recyklingowi. Jednocześnie, aby ograniczyć utratę kropelek wody i wpływ strumienia powietrza na środowisko, w górnej części sekcji chłodzenia mokrego zwykle umieszcza się kolektor wody i odmgławiacz. Kolektor wody służy do zbierania kropel wody, a odmgławiacz służy do usuwania mgły wodnej ze strumienia powietrza.

Znacząca oszczędność wody:

zerowe straty na parowaniu podczas pracy sekcji suchych, oszczędzające od 30% do 70% wody w porównaniu z czystymi wieżami mokrymi;

Elastyczna adaptacja:

Przełącz tryb mokry w środowiskach o wysokiej temperaturze i dużej wilgotności, aby zapewnić wydajność chłodzenia;

Zgodność środowiskowa:

ograniczają znoszenie i białą mgłę (smużkę pary), odpowiednie dla obszarów ściśle przyjaznych środowisku;

Niskie koszty utrzymania:

Sekcja sucha zmniejsza kamień i korozję oraz wydłuża żywotność sprzętu.

Bariera wodna:

Skutecznie przechwytuje kropelki wody unoszące się w powietrzu, a współczynnik znoszenia może sięgać poniżej 0,001%. Zdejmowana konstrukcja ułatwia konserwację wężownicy chłodnicy, a materiał z polichlorku winylu (PVC) jest odporny na korozję, starzenie się i rozwój drobnoustrojów. Zainstalowany na płycie prowadzącej wodę chłodnicy w celu łatwego czyszczenia.

Wężownica chłodząca z żebrami sekcji suchej i zimnej:

z rurą ze stali nierdzewnej jako rurą podstawową i elementem ze stopu aluminium jako żebrem, jego wysokoskrzydłowa konstrukcja znacznie zwiększa powierzchnię kontaktu z powietrzem i poprawia efektywność wymiany ciepła w sekcji sucho-zimnej. Połączenie materiałów ze stali nierdzewnej i stopów aluminium zwiększa odporność na korozję.

Wydajna kratka stylowa:

wykonany z modyfikowanego polichlorku winylu (PVC), który zapobiega rozpryskom i blokuje bezpośrednie działanie promieni słonecznych, ogranicza znoszenie wieży chłodniczej i zapobiega rozwojowi glonów w wieży. Stalowa konstrukcja ramy zwiększa wytrzymałość stylowej kratki, dzięki czemu stylową kratkę można łatwo zdemontować.

Wężownica chłodząca sekcję chłodzenia mokrego:

Charakterystyka jest taka sama jak w przypadku zwykłej chłodnicy z zamkniętą wieżą chłodniczą.
