Przykładamy wagę do każdego szczegółu w projektowaniu, produkcji, montażu i obsłudze posprzedażowej.
Dom / Produkty

Fabryka Przemysłowych Wież Chłodniczych

  • Zamknięta wieża chłodnicza
    Zamknięta wieża chłodnicza to wysokowydajne urządzenie chłodnicze, które łączy chłodzenie wodą z chłodzeniem powietrzem. Nadaje się do scenariuszy o wysokich wymaganiach dotyczących czystości systemu, oszczędności wody i długoterminowej stabilności działania i jest często stosowany w obszarach ubogich w wodę i suchych. Jest szeroko stosowany w przemyśle farmaceutycznym, spożywczym, metalurgicznym, chemicznym, energetyce elektrycznej, wtryskarkach, chłodzeniu sprzętu laserowego, systemie chłodzenia cieczą serwerów, systemie przechowywania lodu, fotowoltaice i chłodzeniu linii produkcyjnej baterii litowych. Dzieli się go głównie na wieżę chłodniczą o zamkniętym przepływie i wieżę chłodniczą o zamkniętym przepływie przeciwprądowym. Podstawową zasadą działania zamkniętej wieży chłodniczej jest to, że czynnik chłodzący krąży w zamkniętej wężownicy bez bezpośredniego kontaktu z powietrzem zewnętrznym, a chłodzenie osiąga się poprzez odparowanie i rozpraszanie ciepła rozpylonej wody i powietrza. Pompa wody obiegowej pompuje wodę chłodzącą do układu zraszającego, a woda jest równomiernie rozpylana na powierzchnię wężownicy z dyszy, tworząc warstwę filmu wodnego. Jednocześnie wentylator zaczyna wpuszczać powietrze z dołu wieży chłodniczej i przeprowadzać odwrotną konwekcyjną wymianę ciepła z warstwą wody na powierzchni wężownicy. Z jednej strony część wody zawartej w filmie wodnym odparowuje i pochłania ciepło, co powoduje obniżenie temperatury wody na powierzchni wężownicy; z drugiej strony, jawna wymiana ciepła między powietrzem a warstwą wody również dodatkowo obniża temperaturę wody. Ochłodzona woda przepływa z powrotem do zbiornika na wodę znajdującego się na dole wieży chłodniczej i jest ponownie pompowana do układu natryskowego za pomocą pompy wody obiegowej. Cykl ten powtarza się, aby schłodzić medium w wężownicy. Zamknięte wieże chłodnicze charakteryzują się wysoką wydajnością roboczą, stabilną jakością wody, dobrą wydajnością w zakresie oszczędzania wody i niskim poziomem hałasu podczas pracy. Chociaż początkowa inwestycja jest wysoka, całkowity koszt cyklu życia jest często niższy. Wybierając model, należy wziąć pod uwagę obciążenie cieplne, warunki środowiskowe i możliwości konserwacji.
    ZOBACZ WIĘCEJ
    Zamknięta wieża chłodnicza

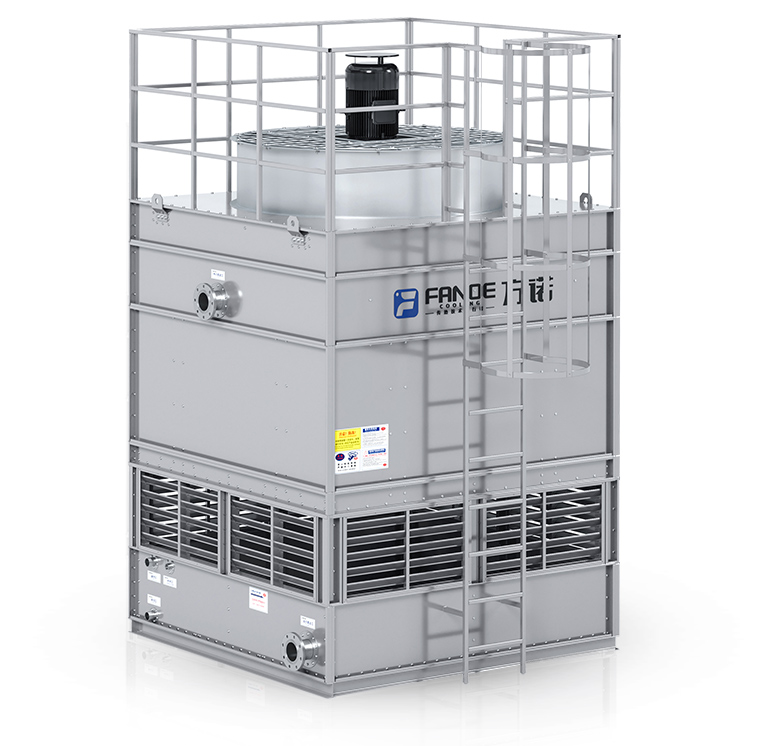

  • Otwarta wieża chłodnicza
    Otwarta wieża chłodnicza to miejsce, w którym woda chłodząca ma bezpośredni kontakt z powietrzem, a temperatura jest obniżana poprzez odprowadzanie ciepła przez parowanie i wymianę ciepła jawnego. Jest szeroko stosowany w elektryce, przemyśle chemicznym, klimatyzacji i chłodnictwie i dzieli się na: otwartą wieżę chłodniczą z przepływem krzyżowym i otwartą wieżę chłodniczą z przepływem przeciwprądowym. Zasada działania otwartej wieży chłodniczej: woda chłodząca o wysokiej temperaturze jest równomiernie natryskiwana ze szczytu wieży przez dysze lub systemy dystrybucji wody, a powietrze dostaje się do wieży poprzez wymuszoną wentylację lub naturalną konwekcję z wentylatora i styka się ze spadającymi kropelkami wody lub wypełniaczami. Część wody odparowuje, zabierając dużo ciepła, a temperatura powietrza wzrasta, pochłaniając część ciepła wody. Ochłodzona woda jest gromadzona w dolnym basenie i poddawana recyklingowi. Zalety otwartej wieży chłodniczej: Niska inwestycja początkowa: prosta konstrukcja, niższe koszty produkcji niż w przypadku zamkniętej wieży; Wysoka wydajność chłodzenia: bezpośredni kontakt wymiany ciepła, szczególnie odpowiedni do chłodzenia przy dużej różnicy temperatur; Łatwa konserwacja: wypełniacze można demontować i czyścić, a usterki można łatwo usunąć. Wady otwartych wież chłodniczych: Silnik wentylatora i łopatki są wystawione na działanie powietrza, co powoduje duży hałas podczas pracy; Utrata wody, część kropelek wody jest unoszona przez powietrze, dlatego kolektor wody wymaga optymalizacji; Przedostanie się zanieczyszczeń zewnętrznych również spowoduje zanieczyszczenie wody; Strata ciśnienia wody chłodzącej jest większa niż w zamkniętych wieżach chłodniczych, a do utrzymania cyrkulacji wody wymagana jest większa moc pompy. Otwarte wieże chłodnicze nadają się do zastosowań, w których występuje duża ilość wody chłodzącej i wygodne zarządzanie jakością wody. Przy wyborze należy kompleksowo wziąć pod uwagę takie czynniki, jak koszt, zużycie energii i konserwacja.
    ZOBACZ WIĘCEJ
    Otwarta wieża chłodnicza

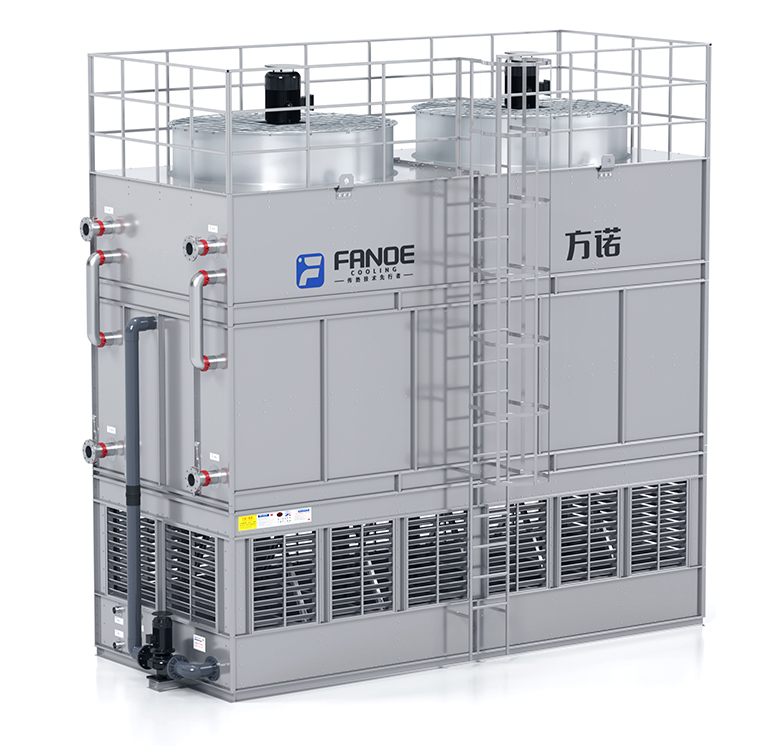

  • Kombinowana wieża chłodnicza sucha i mokra
    Istnieją dwa tryby wież chłodniczych suchych i mokrych: praca na sucho i na zimno oraz praca na mokro i na zimno. Gdy temperatura otoczenia jest ≤ projektowana temperatura zatrzymania natryskiwania, można wyłączyć dopływ wody i zapotrzebowanie na chłodzenie można w całości zaspokoić poprzez konwekcyjną wymianę ciepła z powietrzem. Tryb suchego chłodzenia nie zużywa wody, dzięki czemu unika się białej mgły. Tryb chłodzenia na sucho może co roku zaoszczędzić wiele kosztów wody i uzdatniania wody. Szeroko stosowane: wytwarzanie energii cieplnej, wytwarzanie energii jądrowej, petrochemia, chemia wysokowartościowa, metalurgia stali, metalurgia metali nieżelaznych i inne dziedziny. Kombinowana wieża chłodnicza na sucho i na mokro ma zalety chłodzenia na sucho i chłodzenia na mokro, a jej zasada działania jest następująca: Zasada suchego chłodzenia: Gorąca woda wpływa do wiązki rur chłodzących suchej części chłodzącej. Zwykle w wiązce rur chłodzących zastosowano elementy przenoszące ciepło o wysokiej wydajności, takie jak rury żebrowane, w celu zwiększenia powierzchni wymiany ciepła. Pod działaniem wentylatora powietrze zewnętrzne przepływa przez zewnętrzną powierzchnię wiązki rur chłodzących. Ponieważ temperatura ciepłej wody w rurze jest wyższa niż temperatura powietrza na zewnątrz rury, istnieje różnica temperatur pomiędzy nimi. Ciepło przekazywane jest z gorącej wody do powietrza przez ściankę rury w sposób jawnej wymiany ciepła, co powoduje obniżenie temperatury ciepłej wody i zwiększenie temperatury powietrza. Ogrzane powietrze jest usuwane z wieży za pomocą wentylatora, uzyskując w ten sposób wstępne schłodzenie gorącej wody. Zasada chłodzenia na mokro: Gorąca woda po suchym chłodzeniu wchodzi do mokrej części chłodzącej. Gorąca woda jest równomiernie natryskiwana na ociekający wodą wypełniacz poprzez system dystrybucji wody, tworząc warstwę wody. Powietrze wchodzące z dolnej części wieży chłodniczej ma pełny kontakt z warstewką wody na wypełniaczu podczas przepływu do góry. Z jednej strony powietrze bezpośrednio styka się z przekazywaniem ciepła z wodą, obniżając temperaturę wody; z drugiej strony część wody odparowuje, zamieniając się w parę wodną i przedostającą się do powietrza, pochłaniając utajone ciepło parowania podczas procesu parowania, dodatkowo obniżając temperaturę wody. Ochłodzona woda jest zbierana do basenu zbiorczego i poddawana recyklingowi. Jednocześnie, aby ograniczyć utratę kropelek wody i wpływ strumienia powietrza na środowisko, w górnej części sekcji chłodzenia mokrego zwykle umieszcza się kolektor wody i odmgławiacz. Kolektor wody służy do zbierania kropel wody, a odmgławiacz służy do usuwania mgły wodnej ze strumienia powietrza. Zalety suchej i mokrej wieży chłodniczej: Znacząca oszczędność wody: zerowa utrata parowania podczas pracy w segmencie suchym, oszczędność od 30% do 70% wody w porównaniu z czystą mokrą wieżą; Elastyczna adaptacja: Przełącz tryb mokry w środowiskach o wysokiej temperaturze i dużej wilgotności, aby zapewnić wydajność chłodzenia; Zgodność z wymogami ochrony środowiska: ograniczenie znoszenia i białej mgły (smugi pary), odpowiednie dla obszarów ściśle przyjaznych środowisku; Niskie koszty konserwacji: Sekcja sucha zmniejsza kamień i korozję oraz wydłuża żywotność sprzętu.
    ZOBACZ WIĘCEJ
    Kombinowana wieża chłodnicza sucha i mokra

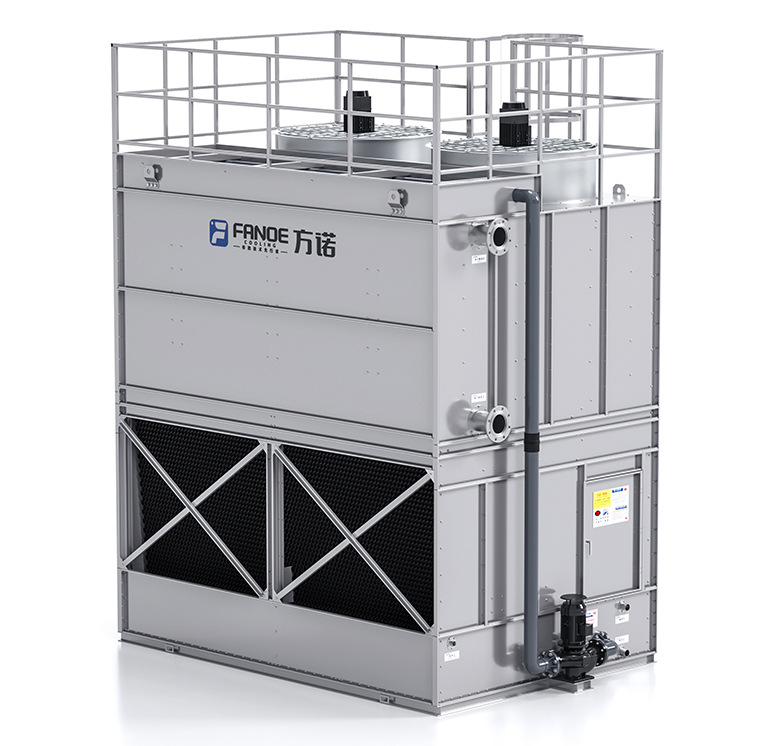

  • Skraplacz wyparny
    Zasada działania skraplacza wyparnego jest podobna do zasady działania konwencjonalnej zamkniętej wieży chłodniczej. Różnica polega na tym, że konwencjonalny czynnik grzewczy na wlocie zamkniętej wieży chłodniczej i czynnik chłodzący na wylocie wieży są płynne i podlegają jedynie zmianom temperatury, podczas gdy czynnik grzewczy na wlocie do skraplacza parującego jest gazowy, a po rozładowaniu wylotu wieży czynnik ulega skropleniu do cieczy. Skraplacze wyparne to produkty będące połączeniem wież chłodniczych i skraplaczy. Zalety skraplacza wyparnego: Kondensacja o wysokiej wydajności: chłodzenie wyparne służy do obniżenia temperatury skraplania o 10% do 30%. Oszczędność wody i energii elektrycznej: Oszczędność wody od 30% do 50% w porównaniu z tradycyjnym płaszczem i skraplaczem rurowym wieży chłodniczej, oszczędzając zużycie energii przez wieżę chłodniczą. Kompaktowa konstrukcja: zintegrowana funkcja chłodzenia kondensacyjnego w celu zmniejszenia zajmowanej powierzchni. Silna zdolność adaptacji: odpowiednia do obszarów o wysokiej temperaturze i suchych (w zależności od temperatury termometru mokrego, a nie temperatury termometru suchego) Zalety skraplacza wyparnego Fangnuo: ● Równoległy przepływ powietrza i wody minimalizuje powstawanie „suchych punktów” na dnie rury chłodzącej, które powodują osadzanie się kamienia; ● Sekcja wężownicy odprowadza ciepło poprzez chłodzenie wyparne wywołane przepływem świeżego powietrza, a z drugiej strony odprowadza ciepło poprzez chłodzenie przenoszące ciepło wody rozpryskowej. Zmniejszenie części chłodzącej przez wyparowanie sekcji wężownicy pomaga zmniejszyć możliwość osadzania się kamienia na powierzchni wężownicy; ● Spryskaj wodą o stężeniu min. natężenie przepływu wynoszące 6,8 l/s/㎡ jest równomiernie rozprowadzane na powierzchni wężownicy poprzez system natryskowy, aby zapewnić, że powierzchnia chłodnicy pozostaje stale mokra, poprawiając w ten sposób efektywność przewodzenia ciepła i redukując do minimum osadzanie się kamienia; ● Rozpylona woda opada z wężownicy chłodzącej do warstwy wymiany ciepła wypełniacza z PVC i jest schładzana na wypełniaczu z PVC wraz z drugim strumieniem świeżego powietrza wchodzącego do wieży poprzez parowanie i przewodzenie ciepła (ciepło utajone i ciepło jawne), dzięki czemu woda natryskowa jest wtórnie schładzana, a temperatura wody natryskowej ulega dalszemu obniżeniu; ● Wtórna woda obiegowa chłodząca zwiększa różnicę temperatur pomiędzy wodą rozpryskową a gorącym płynem procesowym, zwiększa efektywność wymiany ciepła wężownicy chłodzącej i zmniejsza liczbę wymaganych wężownic. Ta cecha dodatkowo łagodzi tendencję do osadzania się kamienia na powierzchni wężownicy, ponieważ im niższa temperatura wody rozpryskowej, tym mniejsze prawdopodobieństwo powstawania kamienia. Dodatkowo, dzięki małej liczbie zastosowanych cewek, zmniejsza się koszt wymiany cewek w późniejszym etapie i zmniejszają się koszty konserwacji; ● Koszty operacyjne są niskie i zapewniają większą oszczędność energii niż konwencjonalne cykle chłodzenia; ● System cyrkulacji jest prostszy i zmniejsza koszty instalacji systemu cyrkulacji; ● Oszczędza więcej miejsca na instalację sprzętu niż konwencjonalne systemy z obiegiem chłodzenia.
    ZOBACZ WIĘCEJ
    Skraplacz wyparny

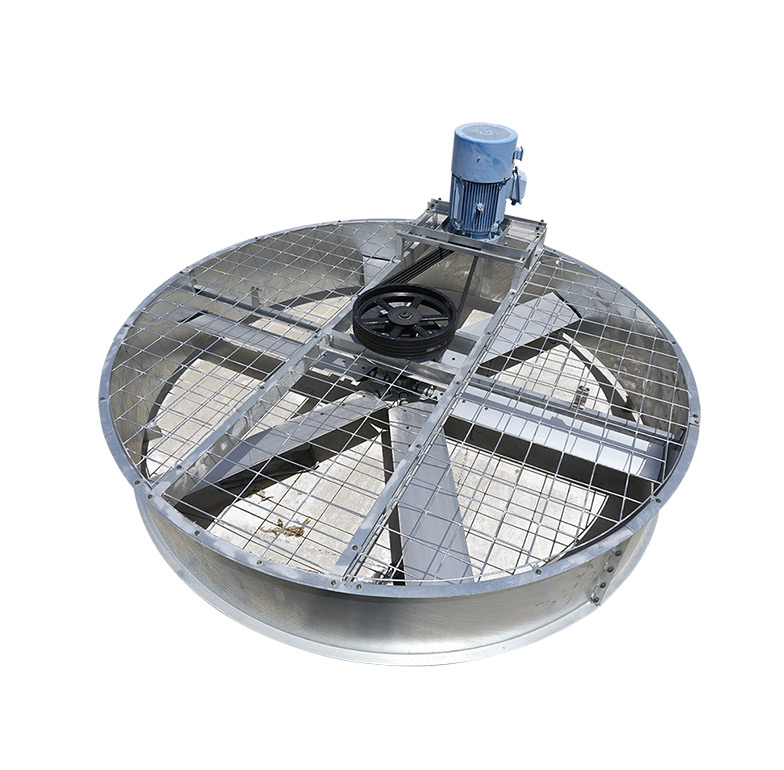

  • Akcesoria
    Wentylator jest głównym elementem przemysłowych wież chłodniczych, wykorzystywanym głównie do wentylacji wymuszonej, promującym wymianę ciepła pomiędzy powietrzem a wodą obiegową w celu poprawy wydajności chłodzenia. Jego wydajność wpływa bezpośrednio na zużycie energii, hałas i efekt chłodzenia wieży chłodniczej.
    ZOBACZ WIĘCEJ
    Akcesoria
O NAS
Gorąco Fangnuo Transfer System (Jiangsu) Co., Ltd.
System wymiany ciepła Fangnuo (Jiangsu) Co., Ltd.

System wymiany ciepła Fangnuo (Jiangsu) Co., Ltd. jest dojrzałym dostawcą systemowych rozwiązań dla systemów chłodzenia wodą obiegową. Posiadamy samodzielnie opracowane oprogramowanie doboru, profesjonalny projekt produktu oraz inżynierów zajmujących się wodą i elektryką. Oferujemy zintegrowane usługi, począwszy od wyboru wieży chłodniczej, produkcji i instalacji systemu, aż po konserwację poinstalacyjną. Naszymi głównymi produktami są między innymi zamknięte wieże chłodnicze, skraplacze wyparne, mokre i suche wieże chłodnicze oraz otwarte wieże chłodnicze.
Fangnuo to zespół profesjonalistów z ponad 20-letnim doświadczeniem w zarządzaniu wymiennikami ciepła w chłodnictwie, badaniach i rozwoju oraz produkcji. Projektując, produkując i konserwując sprzęt chłodniczy, pracownicy Fangnuo Heat Transfer przestrzegają istoty kultury korporacyjnej polegającej na eksploracji, uczciwości i skrupulatnej obsłudze każdego klienta i zwracaniu szczególnej uwagi na każdy szczegół. Nasze produkty są szeroko stosowane w takich branżach, jak urządzenia medyczne, farmaceutyka i biotechnologia, przetwórstwo spożywcze i chemiczne, energia fotowoltaiczna, odlewnictwo samochodowe, sprzęt HVAC, pakowanie i formowanie wtryskowe, kucie stali, przemysł lotniczy i inżynieria elektroniczna.
Od momentu założenia firma Fangnuo ściśle przestrzega zasad uczciwości i stale się doskonali, dzięki czemu uzyskała tytuły pięciogwiazdkowego przedsiębiorstwa zajmującego się jakością i kredytem w prowincji Jiangsu, usługi jakości w przedsiębiorstwie na poziomie AAA w prowincji Jiangsu, doskonałego przedsiębiorstwa prywatnego w prowincji Jiangsu, przedsiębiorstwa Baijia w prowincji Jiangsu. Nasze produkty przeszły testy CTI, CCTI oraz testy oszczędzania energii i wody i uzyskały certyfikat systemu zarządzania jakością ISO9001, certyfikat systemu zarządzania środowiskowego ISO14001:2015 oraz certyfikat systemu zarządzania bezpieczeństwem i higieną pracy ISO45001:2018.

CERTYFIKAT HONOROWY
CERTYFIKAT
NAJNOWSZE AKTUALIZACJE
CO NOWOŚCI
PRZEMYSŁ WIEDZA

Zrozumienie zasady działania przemysłowych wież chłodniczych

Przemysłowy wieże chłodnicze odgrywają kluczową rolę w zarządzaniu ciepłem w operacjach przemysłowych na dużą skalę. Przenosząc nadmiar ciepła z wody lub płynów procesowych do atmosfery, zapewniają wydajne i niezawodne działanie maszyn, procesów chemicznych i systemów HVAC. Głębsze zrozumienie zasady ich działania jest niezbędne dla inżynierów, kierowników obiektów i planistów przemysłowych, których celem jest optymalizacja wydajności chłodzenia przy jednoczesnej minimalizacji zużycia energii i wody.
1. Podstawowa zasada wymiany ciepła
Podstawową funkcją wieży chłodniczej jest usuwanie ciepła z wody obiegowej lub innych cieczy wykorzystywanych w procesach przemysłowych. Ciepła woda z maszyn, skraplaczy lub urządzeń procesowych jest pompowana do wieży chłodniczej, gdzie jest wystawiona na przepływ powietrza — albo w drodze naturalnej konwekcji, albo wymuszonej wentylacji za pomocą wentylatorów. Ciepło z wody jest przekazywane do powietrza poprzez połączenie parowania i wymiany ciepła jawnego, co obniża temperaturę wody. Ochłodzona woda jest następnie zawracana z powrotem do układu.
w stalowa wieża chłodnicza konstrukcja i elementy wymiany ciepła są wykonane z trwałych materiałów stalowych, zapewniających doskonałą wytrzymałość, odporność na korozję i trwałość w porównaniu z konwencjonalnymi materiałami. To sprawia, że ​​stalowe wieże chłodnicze są szczególnie odpowiednie do środowisk przemysłowych o wysokiej temperaturze i dużej wydajności, gdzie krytyczna jest integralność strukturalna podczas ciągłej pracy.
2. Parowanie jako główny mechanizm
Parowanie jest głównym mechanizmem odprowadzania ciepła w przemysłowej wieży chłodniczej. Kiedy niewielka część krążącej wody odparuje do przepływającego powietrza, pochłania ciepło utajone z pozostałej wody, skutecznie obniżając jej temperaturę. Ten dwufazowy transfer – woda w stanie ciekłym traci ciepło do powietrza zarówno w wyniku zmiany temperatury, jak i parowania – sprawia, że ​​wieże chłodnicze są wysoce energooszczędne w porównaniu z agregatami wody lodowej z obiegiem zamkniętym lub bezpośrednimi wymiennikami ciepła.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. kładzie nacisk na optymalizację procesu parowania poprzez zaawansowane systemy dystrybucji powietrza i wody. Równomierne natryskiwanie wody na media wymiany ciepła zapewnia maksymalny kontakt z przepływem powietrza, zapobiegając suchym plamom i utrzymując stałą wydajność chłodzenia.
3. Komponenty wpływające na wydajność chłodzenia
Typowy przemysłowa wieża chłodnicza składa się z kilku elementów, które bezpośrednio wpływają na jego właściwości termiczne:
Wentylatory: Wentylatory, osiowe lub odśrodkowe, wymuszają lub kierują przepływ powietrza przez wieżę. Ich konstrukcja wpływa na objętość przenoszonego powietrza, zużycie energii i poziom hałasu. Inżynierowie Fangnuo skupiają się na konstrukcjach wentylatorów o wysokiej wydajności, które równoważą optymalny przepływ powietrza przy zmniejszonym zużyciu energii i cichszej pracy.
Wypełniacze: Materiały wypełniające zwiększają powierzchnię wody wystawionej na działanie powietrza, poprawiając przenoszenie ciepła. W stalowych wieżach chłodniczych solidne i odporne na korozję media wypełniające zapewniają stabilną wydajność przez dłuższe okresy eksploatacji.
System dystrybucji: Właściwa dystrybucja wody w wypełnieniu ma kluczowe znaczenie. Niespójne pokrycie może zmniejszyć wydajność chłodzenia i zwiększyć problemy z konserwacją. Fangnuo projektuje precyzyjne systemy natryskowe, które równomiernie zwilżają wypełnienie, redukując osadzanie się kamienia i poprawiając parametry termiczne.
Eliminatory znoszenia: minimalizują kropelki wody wynoszone z wieży wraz z przepływem powietrza, oszczędzając wodę i zapobiegając wpływowi na środowisko.
4. Zastosowania przemysłowe i zalety
Przemysłowy cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
Rozwiązania przemysłowych wież chłodniczych firmy Fangnuo są powszechnie stosowane w gałęziach przemysłu energochłonnych. Połączenie solidnej konstrukcji, optymalizacji materiałów i precyzyjnej integracji systemu zapewnia długoterminową stabilność operacyjną, oszczędność energii i minimalne wymagania konserwacyjne.
5. Optymalizacja i konserwacja systemu
Wydajność przemysłowej wieży chłodniczej zależy nie tylko od jej konstrukcji, ale także od sposobu jej obsługi i konserwacji. Regularna kontrola wentylatorów, pomp i mediów wypełniających, a także uzdatnianie wody w celu zapobiegania osadzaniu się kamienia i rozwojowi biologicznemu, zapewnia stałą wydajność chłodzenia.
Fangnuo integruje wiedzę na poziomie systemu z zastrzeżonym oprogramowaniem doboru, aby dopasować wydajność wieży chłodniczej, rozmiar wentylatora i wzorce dystrybucji wody do konkretnych potrzeb przemysłowych. Takie podejście maksymalizuje efektywność wymiany ciepła, jednocześnie zmniejszając zużycie wody i energii, tworząc zrównoważone i opłacalne rozwiązanie dla klientów przemysłowych.
6. Kluczowe uwagi dotyczące stalowych wież chłodniczych
Stalowe wieże chłodnicze, kluczowy wariant przemysłowych wież chłodniczych, zostały zaprojektowane tak, aby wytrzymać trudne warunki pracy. Wybór odpowiedniego gatunku stali, zapewnienie właściwej ochrony antykorozyjnej i optymalizacja ścieżek przepływu powietrza są niezbędne do osiągnięcia maksymalnej wydajności. Doświadczenie projektowe Fangnuo gwarantuje, że stalowe wieże chłodnicze nie tylko zapewniają niezawodne chłodzenie, ale także zachowują integralność konstrukcyjną przez dziesięciolecia eksploatacji.
Wniosek
Zrozumienie zasady działania przemysłowych wież chłodniczych zapewnia wgląd w efektywne usuwanie ciepła z procesów przemysłowych na dużą skalę. Łącząc chłodzenie wyparne, zarządzanie przepływem powietrza i trwałą konstrukcję, wieże chłodnicze zapewniają bezpieczną i efektywną pracę krytycznych systemów.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. wnosi ponad 20-letnie doświadczenie w projektowaniu i produkcji przemysłowych wież chłodniczych, dostarczając rozwiązania o wysokiej wydajności, w tym stalowe wieże chłodnicze do wymagających zastosowań przemysłowych. Dzięki zaawansowanej inżynierii, precyzyjnej integracji systemów i ciągłemu wsparciu konserwacyjnemu, Fangnuo pomaga branżom osiągnąć niezawodną wydajność chłodzenia, oszczędność energii i doskonałość operacyjną.
